斯凱力1寸法蘭接口塑料氣動隔膜泵 PS25,PP-AT-SP-PP-SP-0F

上海邦泉泵業制造有限公司，邦泉泵業供應從金屬泵LS15、LS25、LS40、LS50、LS80、SK25、SK40、SK50、SK80到塑料泵PS15、PS25、PS40、PS50規格，以及供應每個型號泵的配件。skylink隔膜泵主要用于化學工業、電子、航運、汽車，采礦等行業。

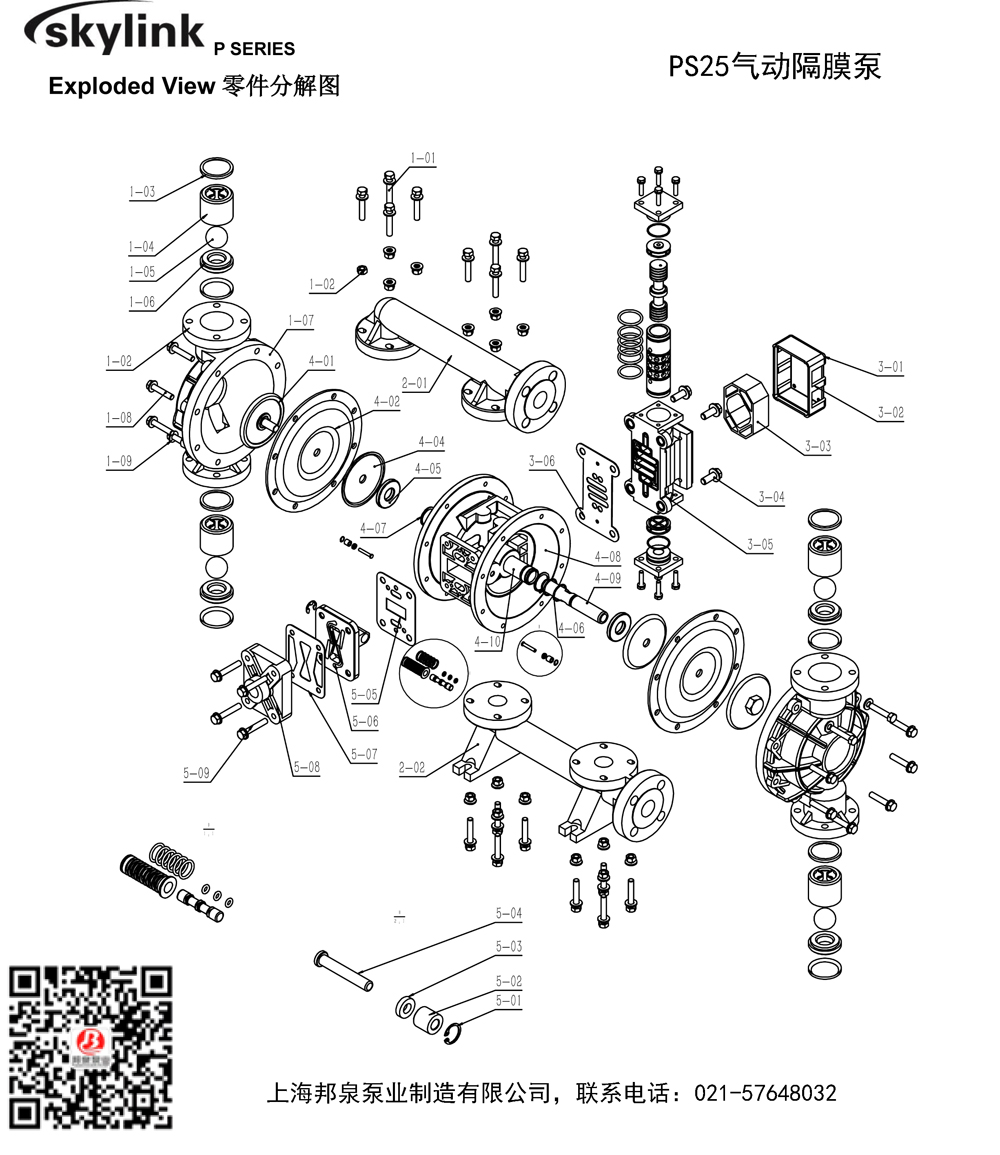

SKYLINK PS25隔膜泵零件分解圖：





SKYLINK PS25隔膜泵零配件名稱：

圖號	PS25隔膜泵配件型號	PS25隔膜泵配件名稱	配件數量
1-01	0025.0590	Capscrew 上出口螺栓	16
1-02	4025.1590C	Nut,Hex 六角螺母	16
1-03	0025.7854	Washer 球桶密封圈	8
1-04	0025.5941	Ball bucket（PP）球桶（聚丙烯）	4
1-04	0025.5946	Ball bucket（PVDF）球桶（聚偏二氟乙烯）	4
1-05	1025.6154	Ball,Check（Teflon）閥球（特氟龍）	4
1-05	1025.6158	Ball,Check（SP）閥球（三道橡膠）	4
1-06	0025.5741	Seat,Check Valve（PP）閥座（聚丙烯）	4
1-06	0025.5746	Seat,Check Valve（PVDF）閥座（聚偏二氟乙烯）	4
1-07	0025.1941	Chamber,Outer（PP）外腔體（聚丙烯）	2
1-07	0025.1946	Chamber,Outer（PVDF）外腔體（聚偏二氟乙烯）	2
1-08	0025.0590p	Capscrew 外腔體螺栓	16
1-09	4025.1590C	Nut，Hex 六角螺母	16
2-01	0025.1841	Manifold,Discharge（PP）上出料口（聚丙烯）	1
2-01	0025.1846	Manifold,Discharge（PVDF）上出料口（聚偏二氟乙烯）	1
2-02	0025.1641	Manifold,Suction（PP）下出料口（聚丙烯）	1
2-02	0025.1646	Manifold,Suction（PVDF）下出料口（聚偏二氟乙烯）	1
3-01	0025.1090	Capscrew 消音器螺栓	4
3-02	0025.5540	Muffler Cap 消音器外殼	1
3-03	0025.5440	Muffler 消音器內芯	1
3-04	0025.0790	Capscrew 主氣閥螺栓	4
3-05	0025.4691c	Air Valve 主氣閥組件	1
3-06	0025.7052	Gasket,Air Valve 主氣閥墊片	1
4-01	0025.3241	Plate,Outer Diaphragm（PP）膜片外壓板（聚丙烯）	2
4-01	0025.3246	Plate,Outer Diaphragm（PVDF）膜片外壓板(PVDF)	2
4-02	0025.8751	NBR Diaphragm 丁晴橡膠膜片	2
4-02	0025.8752	Neoprene Diaphragm 氯丁橡膠膜片	2
4-02	0025.8753	Fluororubber Diaphragm 氟橡膠膜片	2
4-02	0025.8754	Teflon Diaphragm 聚四氟乙烯（特氟龍）膜片	2
4-02	0025.8758	Santoprene Diaphragm 三道橡膠膜片	2
4-04	0025.3391	Plate,Inner Diaphragm 膜片內壓板	2
4-05	0025.6352	Bumper,Diaphragm 減震圈	2
4-06	1025.9651	O-ring   中間軸套筒O型圈	2
4-07	1025.9789	Ring,Retaining套筒卡簧	2
4-08	0025.3191c	Bracket,Intermediate 中間體	1
4-09	0025.3400L	中間軸組件	1
4-10	0025.9540L	中間軸套筒	2
5-01	0012.3989	頂針卡簧	2
5-02	0012.3640	頂針袖套	2
5-03	0158.7390	頂針O型圈	2
5-04	0025.3590	頂針	1
5-05	0025.6652	分配閥墊片	1
5-06	0025.4140	分配閥組件	1
5-07	0025.6552	進氣蓋墊片	1
5-08	0025.4091c	進氣蓋	1
5-09	0025.0590s	進氣蓋螺栓	4



SKYLINK PS25隔膜泵型號 零件分解圖 配件名稱 選型報價，請咨詢上海邦泉泵業制造有限公司，http://www.zhenghaibin.com/ 021-57648032。
